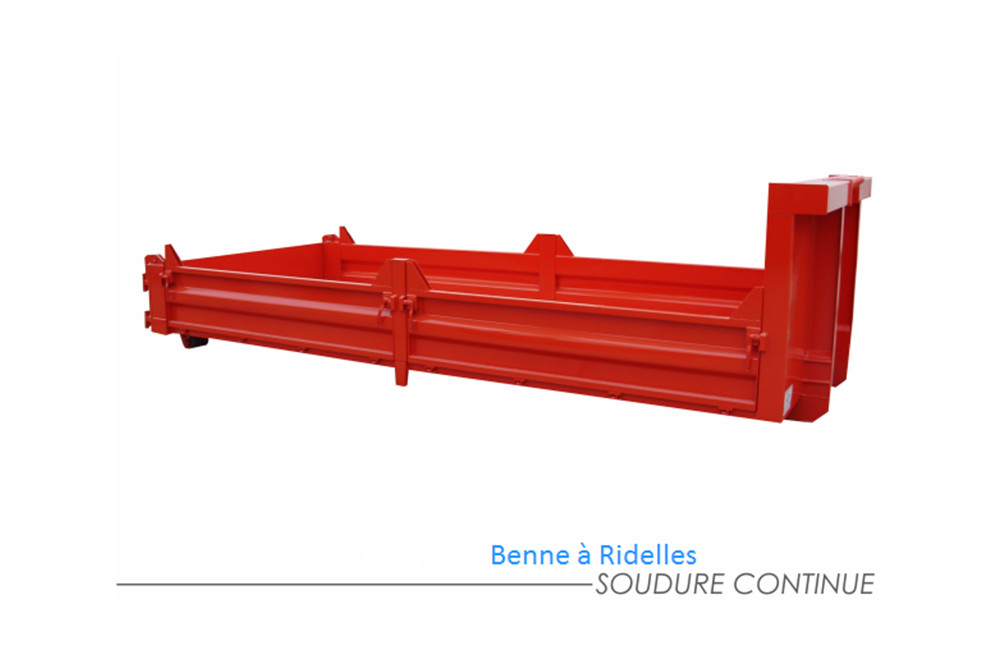

BENNES À RIDELLES STANDARD

Bennes ridelles pour le transport de palettes.

BENNE à Ridelles EN CONFORMITÉ AVEC LA NORME NF R 17-108



  • Tableau des Dimensions :
BENNE RIDELLES STANDARD 08M3 Dimensions Intér. : 5500 x 2300 x 650
BENNE RIDELLES STANDARD 08M3 Dimensions Intér. : 6000 x 2300 x 600
BENNE RIDELLES STANDARD 10M3 Dimensions Intér. : 5500 x 2300 x 800
BENNE RIDELLES STANDARD 10M3 Dimensions Intér. : 6000 x 2300 x 750
BENNE RIDELLES STANDARD 12M3 Dimensions Intér. : 6000 x 2300 x 950
BENNE RIDELLES STANDARD 12M3 Dimensions Intér. : 6000 x 2300 x 900
BENNE RIDELLES STANDARD 15M3 Dimensions Intér. : 5500 x 2300 x 1200
BENNE RIDELLES STANDARD 15M3 Dimensions Intér. : 6000 x 2300 x 1100



  • Caractéristiques générales de la structure :

Toutes nos Bennes sont construites en soudures continues



Berce :

Poutre en UPN 180mm, et avec l’écartement classe 2 soit 1060mm.

Potence avant en UPN 180 mm normalisée

Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ép.10mm

Face avant :

Tôle lisse en acier ép.3 mm avec une ceinture de rive en upn80.

Hauteur face avant 1250mm

Planchers :

Épaisseur 4 mm en tôle lisse, avec pliage pour les rives extérieures et qui permet le sanglage périphérique.

Tube en carré de 60×60 avec écartement 400mm.

Côté ridelles 2 OU 3 Par cotés

Cadre tubulaire 40x40x4 avec renfort par 3 UTP 40x60x40x3, avec tôle lisse ép.2,5mm.

3 charnières d’articulation par ridelle sur le bas.

Poignée de fermeture encastrée à chaque extrémité de ridelle avec gâchette de sécurité d’ouverture

Poteaux milieu amovibles et arrière fixes

Crochets de bâche ou filet



Porte arrière :

2 vantaux sur cadre renforcé avec 4 charnières

Tôle ép. 2,5mm avec renforts horizontaux et verticaux

Verrouillage haut et bas à rattrapage de jeu

Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux :

2 rouleaux renforcés

Traitement des surfaces :

Lessivage et dégraissage

Couche d’apprêt anticorrosion et silicone sur les parties non soudées

Finition peintre teintes RAL au choix. (Voir nuancier RAL)

Plaque constructeur,

› Choix de la couleur : Nuancier RAL

› Pièces en stock

OPTIONS :

Berce en IPN 200

Porte universelle, un seul ventail

Porte universelle (double ventaux + articulation haute)

– Axe de préhension

– 2 ou 3 ridelles par côté – Crochets de bâche





BENNES À RIDELLES PORTE ENGIN

Bennes ridelles porte engin pour le transport de palettes et la manutention d’engin.

BENNES À RIDELLES PORTE ENGIN EN CONFORMITÉ AVEC LA NF R 17-108



  • Tableau des Dimensions :
BENNE A RIDELLES PORTE ENGIN 08M3 Dimensions Intér. : 5500 x 2300 x 650
BENNE A RIDELLES PORTE ENGIN 08M3 Dimensions Intér. : 6000 x 2300 x 600
BENNE A RIDELLES PORTE ENGIN 10M3 Dimensions intér. : 5500 x 2300x 800
BENNE A RIDELLES PORTE ENGIN 10M3 Dimensions Intér. : 6000x 2300x 750
BENNE A RIDELLES PORTE ENGIN 15M3 Dimensions Intér. : 5500 x 2300 x 1200
BENNE A RIDELLES PORTE ENGIN 15M3 Dimensions intér. : 6000 x 2300 x 1100



  • Caractéristiques générales de la structure :

Berce :

Poutre en UPN 200mm, a avec l’écartement classe 2 soit 1060mm.

Potence avant en UPN 200 mm normalisée + renforts d’attache sur berce intérieure

Axe de préhension en rond d’acier XC38 de Ø 50 mm, monté dans une cage « tôle de choc » d’ép.10mm

Face avant :

Tôle lisse en acier ép.4 mm avec une ceinture de rive.

Hauteur face avant 1500mm

Planchers :

Épaisseur 5 mm en tôle lisse.

Traverses IPN de 80 avec écartement réduit donnant un appui tous les 250 mm et permettant le chargement d’engins sans déformation du plancher. Ceintures-en UPN 80mm qui permet le sanglage périphérique.

Côté ridelles 2 OU 3 Par cotés :

Cadre tubulaire 40x40x4 avec renfort par 3 UTP 40x60x40x3, avec tôle lisse ép.3mm.

3 charnières d’articulation par ridelle sur le bas.

Poignée de fermeture encastrée à chaque extrémité de ridelle avec gâchette de sécurité d’ouverture

Poteaux milieu amovibles et arrière fixes

Crochets de bâche ou filet



Porte arrière :

2 vantaux sur cadre renforcé avec 4 charnières

Tôle ép. 4mm avec renforts horizontaux et verticaux

Double fermeture basse

Verrouillage haut et bas à rattrapage de jeu

Crémone de fermeture centrale simple en rond plein de 30mm (accrochage haut et bas)

Rouleaux :

2 rouleaux renforcés de Ø 200mm et largueur 180m

Traitement des surfaces :

Lessivage et dégraissage

Couche d’apprêt anticorrosion et silicone sur les parties non soudées

Finition peintre teintes RAL au choix. (Voir nuancier RAL)

Plaque constructeur,

› Choix de la couleur : Nuancier RAL

OPTIONS :

Largeur int. 2400mm

Anneaux de fixation intérieure sur face avant pour sanglage.

Porte universelle, un seul ventail,

Porte universelle (double ventaux + articulation haute)

Trappe gravillon,

Arceaux pour bâche,
